Простейший индикатор уровня воды
Вашему вниманию предлагается простейший индикатор уровня воды, изготовить который может даже начинающий радиолюбитель. Он содержит минимальный набор широкодоступных деталей (рис. 3.34)
Как работает индикатор? Пока вода не достигла электродов, сопротивление между ними бесконечное. Генератор, составленный из указанных на схеме деталей, не работает и индикатор практически не потребляет тока
Но вот вода коснулась электродов, «замкнула» их. Теперь на базу транзистора будет подаваться отрицательное (по отношению к эмиттеру) напряжение, и генератор начнет работать. Из динамической головки громкоговорителя раздастся громкий звук, тональность которого зависит от сопротивления между электродами и емкости конденсатора. Деталей в индикаторе немного и их можно разместить внутри корпуса громкоговорителя. Транзистор, резистор и конденсатор монтируют на небольшой (30х40 мм) планке из изоляционного материала. Батарею крепят к съемной задней крышке или к нижней стенке корпуса, а выключатель устанавливают на лицевой панели. Через отверстие в задней стенке выводят двухпроводный шнур (можно использовать бывший шнур громкоговорителя) и подпаивают его к электродам — они представляют собой два облуженных медных проводника диаметром 1...1,5 мм, закрепленных на пластмассовой пластине. Электроды помещают в тайнике на нужной высоте и фиксируют их в этом положении.

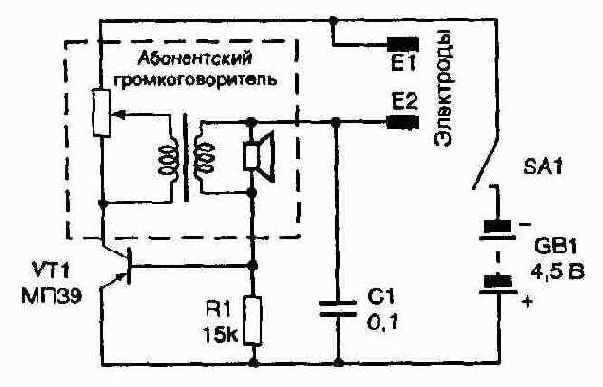

Рис. 3.34 Простейший индикатор уровня воды
Чтобы максимально ускорить! изготовление сигнализатора, за основу взят абонентский громкоговоритель с напряжением 15 В, внутри которого установлены трансформатор, динамическая головка и переменный резистор. Для нашего случая движок резистора должен находиться в положении максимальной громкости (в верхнем по схеме).
Остается приобрести транзистор VT1 (любой из серий МП39—МП42), резистор R1 сопротивлением 1...15 кОм (МЛТ-0,25 или МЛТ-0,125), конденсатор С1 любого типа емкостью 0,05 ..0,25 мкФ, выключатель SA1 (тумблер) и батарею GB1 напряжением 4,5 В да изготовить два электрода — Е1 и Е2, которые нужно установить на определенной высоте
Сигнализатор работоспособен лишь при определенном подключении обмоток трансформатора. Это устанавливают при проверке конструкции Включив питание, подсоедините к электродам резистор сопротивлением примерно 10 кОм Если звука нет, поменяйте местами выводы от первичной или вторичной обмотки При одном из подключений звук обязательно появится (если, конечно, движок переменного резистора будет находиться в положении максимальной громкости)
Затем отсоедините от электродов резистор и опустите их в воду на глубину 5...7 мм. Отсутствие звука в этом случае может свидетельствовать лишь о ма лом коэффициенте передачи тока транзистора Выход из положения — заме нить транзистор.
<
