Ключи с временным включением
Иногда, что^ы не создавать никаких демаскирующих-признаков тайника, использую г ключи с временным включением. Они позволяют пользоваться тайником только в строго определенное время суток и только в течение определенного времени, задаваемого пользователем. Такие устройства строятся на базе циклических таймеров, подающих сигнал на электромагнит запирающего устройства в извесгные только хозяину тайника промежутки времени Причем запирающее усгройство может быть запрограммировано как на однократное срабатывание в течение суток, так и на многократное циклическое срабатывание, например, через каждые 2,5 часа на 15 мину г.
Циклический ключ-таймер
Это устройство (рис. 2 66) через установленные промежутки времени выключает и включает привод запирающего устройства, подключенный к разъему ХР2. До подачи питания контакты реле К1 находятся в следующих состояпиях К1 1, К1.2, К1 3 — нормально разомкнутые.
После подачи питания привод замка нормально разомкнутыми контакгами реле К1.2 и К1.3 отключен от сети 220 В. На входе R счетчика-генератора DD1 и входе R триггера DD2 формируются импульсы, устанавливающие их выходы в состояние логического «О». Генераторная секция микросхемы DD1 начинает вы-рабагывать импульсы, частота повторения которых определяется цепью C2R2R3 Счегчик микросхемы DD1 подсчитывает число этих импульсов, и через определенное время выдержки па выводе 5 DD1 появляется уровень логической «I»
В этот момепг через дифференцирующую цепочку C3R4 и транзистор VT1 на вход R DD1 поступает импульс сброса, в результате чего на выводе 5 DD1 устанавливается уровень логического «О». Одновременно появляется импульс на входе С DD2, в результате чего на его выходе устанавливается уровень логической «I». Транзисторы VT2 и VT3 открываются, и срабатывает реле К1 Контакты К1.1 замыкаются и шунтируют резистор R3, контакты К1.2 и К1.3 замыкаются и нагрузка подключается к сети 220 В. О включении реле К1 сигнализирует светодиод HL2.

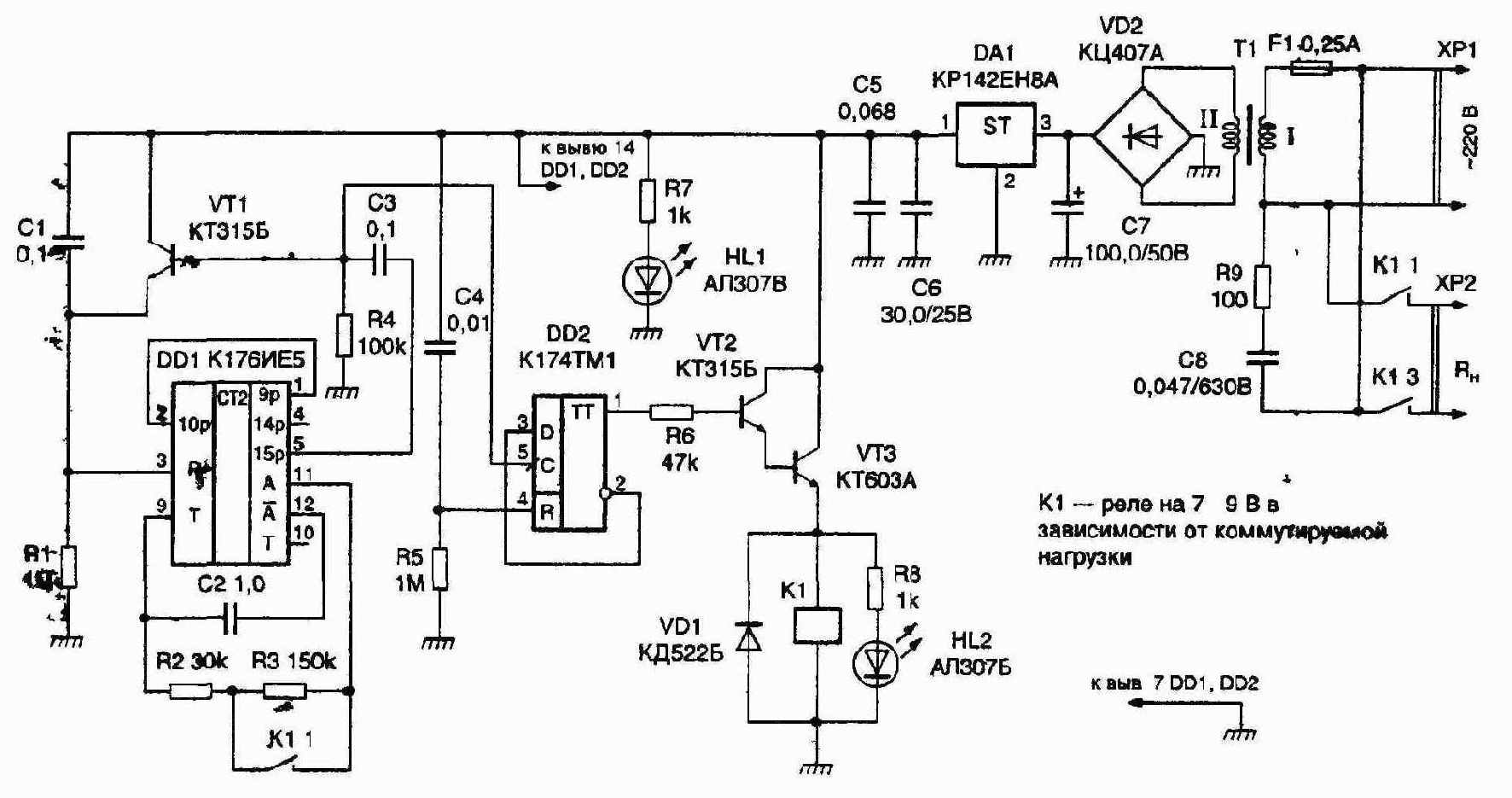

Рис 2.66. Циклический таймер
Генераторная секция DD1 вырабатывает импульсы, частота повторения которых определяется постоянной времени времязадающей цени C2R2.
Счетчик DD1 подсчитывает число этих импульсов, и через определенное время выдержки на выводе 5 DD1 появляется уровень логической «I». В этот момент через дифференцирующую цепочку C3R4 формируется импульс, который сбрасывает DD1, и на его выводе 5 появляется уровень логического ^О». Одновремещю па входе С триггера DD2 появляется импульс, который переводит его выходя состояние логического <0». Транзисторы VT2, VT3 закрываются, реле К1 выключается. Контакты К1.1 размыкаются и подключают резистор R3 к времязадаяощей цепи. Контакты Kl.2, K1.3 размыкаются и отключают привод. Так продолжается до выключения питания.
Таким образом, время отключения привода замка 1выкл = C2xR2xR3, а время его включения — 1вкл=8 C2xR2.
Для указанных на схеме номиналов время выключения привода замка тайника составляет примерно 1 час 50 мин, а включения — около 22 мин.
В устройстве использованы: резисторы — тина МЛТ, конденсаторы С8 — К73-17; С1, СЗ, С4, С5 - КМ-5, С6 - К52-2, С7 - К50-6; транзисторы: VT1, VT2 - КТ312, КТ3102идр.; VT3 - КТ603Б, КТ608А, Б.
Реле К1 — тина РЭС22, паспорт РФИ.500.129 или любое другое с напряжением срабатывания 7...9 В и ток, соответствующий мощности коммутируемой нагрузки. Трансформатор Т1 должен обеспечивать на вторичной обмотке напряжение 15... 18 В при токе нагрузки 0,2... 0,3 А.
Программируемый временной ключ.
В отличие от других подобных устройств, рассматриваемый ключ не имеет индикатора текущего времени и клавиатуры ввода программы коммутации, которые обычно нужны лишь при установке режима работы таймера, управляющего последовательностью включения и выключения запорного устройства тайника. Для ввода программы в таймер используются два восьминозиционных мини-переключателя, которых вполне достаточно, чтобы получить практически все необходимые временные режимы работы тайника. Импульсный способ включения симистора и использование микросхем КМОП позволило свести потребление электроэнергии к минимуму, что немаловажно, если принять во внимание, что таймер включен в электросеть достояннб.
Принцип работы таймера основан па том, что запорное устройство тайника имеет повторяющийся, циклический характер работы, часто равный 24 часам. Разделив один такой цикл на необходимое число одинаковых временных интервалов, в течение каждого из которых тайник либо огкрыт, либо закрыт, можно обеспечить требуемый режим работы, который известен лишь хозяину тайника.
В предлагаемом тай^*ере числ<) интервалов в цикле равно восьми, а длительность интервалов выбирают из следующего ряда: 5 миц 37 с, 11 мин 15 с, 22 мин 30 с, 45 мин, 1 ч 30 мин, 3 ч, Q ч, 12ч. Такие соотношения выбраны как наиболее подходящие для реализации режима работы упомянутых объемов управления, так как работа таймера автоматически привязывается ко времени суток. С точки зрения скрытности функционирования устройства, Наиболее предпочтительны более длинные интервалы времени. При этом воспользоваться тайником можно только в строго определенное и известное только хозяину время.
Рис 2.67. Программируемый таймер
