Электронно-механические запорные устройства
Конструкция электромагнита на рабочее напряжение 220 В показана на рис. 2.54. Он состоит из ограничительного винта 1, цилиндра 2, штока 3, ярма 4, обмотки 5, сердечника 6, выводов для подключения к сети 7 и пружины 8.
При подаче на выводы 7 напряжения промышленной сети, вокруг сердечника 6 образуется сильное магнитное поле, притягивающее ярмо 4 со штоком 3, ограничительный винт 1 перемещается вдоль цилиндра 2, осуществляя отрывание запорного устройства. После снятия напряжения винт 1 под действием пружины возвращается в исходное положение. Цилиндр 2 вытачивается из стали, меди или латуни. Внутри цилиндра перемещается металлический шток 3. На одном его конце расположено отверстие с внутренней резьбой МЗ для соединения с ярмом, выпиленным из мягкой стали, на другом — выступ с отверстием для возвратной пружины 8.
Шток вставлен в цилиндр, где он должен удерживаться пружиной. Через паз в цилиндре в шток ввертывают ограничивающий винт. Таким образом,

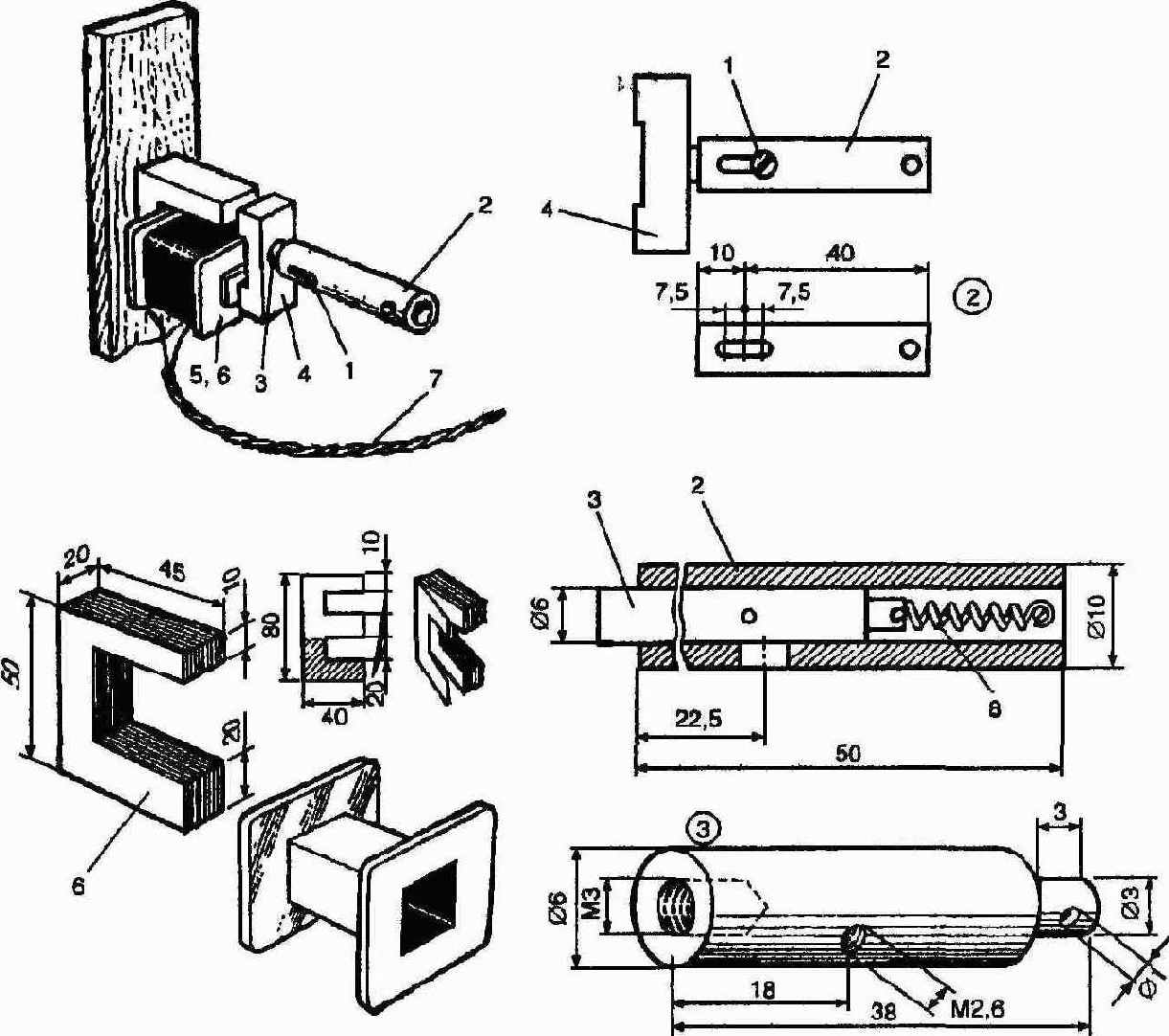

Рис. 2.54.
Внешний вид и конструкция электромагнита
электромагнит состоит из П-образного сердечника 6 с обмоткой 5 и ярма 4, скрепленного со штоком 3. Для создания необходимого магнитного потока сечение сердечника должно быть не менее 3 см2. Сердечник изготовлен из пластин трансформаторного железа Ш20. Толщина набора 20 мм. Чтобы получился сердечник нужного размера, часть набора пластин (заштрихованная на рис. 2.54) отпилена.
Каркас обмотки электромагнита склеивается из картона или плотной бумаги. Обмотка выполнена проводом ПЭВ-1 0,2 мм, намотанным до заполнения каркаса (сопротивление обмотки около 500 Ом).
Другое запорное устройство, выполнение па базе соленоида. Рассчитано оно на рабочее напряжение 18В.
Представление о конструкции запирающего устройства дает его сборочный чертеж (в разрезе), показанный на рис. 2.55.
Характерная особенность запорного устройства — минимальная постоянная сила тяги (около 3 кг) при номинальном напряжении источника питания обмотки соленоида 18 В. Это достигнуто применением соленоида с конусным
