Обеспечение конфиденциальности сетевого трафика
Протокол инкапсулирующей защиты содержимого (Encapsulating Security payload, ESp, см. [62]) предоставляет три вида сервисов безопасности:
- обеспечение конфиденциальности (шифрование содержимого IP-пакетов, а также частичная защита от анализа трафика путем применения туннельного режима);
- обеспечение целостности IP-пакетов и аутентификации источника данных;
- обеспечение защиты от воспроизведения IP-пакетов.
Можно видеть, что функциональность ESp шире, чем у AH (добавляется шифрование); взаимодействие этих протоколов мы подробнее рассмотрим позже. Здесь же отметим, что ESp не обязательно предоставляет все сервисы, но либо конфиденциальность, либо аутентификация должны быть задействованы. Формат заголовка ESp выглядит несколько необычно (см. рис. 9.6). Причина в том, что это не столько заголовок, сколько обертка (инкапсулирующая оболочка) для зашифрованного содержимого. Например, ссылку на следующий заголовок нельзя выносить в начало, в незашифрованную часть, так как она лишится конфиденциальности.

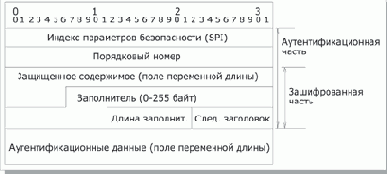

Рис. 9.6. Формат заголовка ESp.
Поля "Индекс параметров безопасности (SpI)", "Порядковый номер" и "Аутентификационные данные" (последнее присутствует только при включенной аутентификации) имеют тот же смысл, что и для AH. Правда, ESp аутентифицирует лишь зашифрованную часть пакета (плюс два первых поля заголовка).
Применение протокола ESp к исходящим пакетам можно представлять себе следующим образом. Назовем остатком пакета ту его часть, которая помещается после предполагаемого места вставки заголовка ESp. При этом не важно, какой режим используется - транспортный или туннельный. Шаги протокола таковы:
- остаток пакета копируется в буфер;
- к остатку приписываются дополняющие байты, их число и номер (тип) первого заголовка остатка, с тем чтобы номер был прижат к границе 32-битного слова, а размер буфера удовлетворял требованиям алгоритма шифрования;
- текущее содержимое буфера шифруется;
- в начало буфера приписываются поля "Индекс параметров безопасности (SpI)" и "Порядковый номер" с соответствующими значениями;
- пополненное содержимое буфера аутентифицируется, в его конец помещается поле "Аутентификационные данные";
- в новый пакет переписываются начальные заголовки старого пакета и конечное содержимое буфера.
Таким образом, если в ESp включены и шифрование, и аутентификация, то аутентифицируется зашифрованный пакет. Для входящих пакетов действия выполняются в обратном порядке, т. е. сначала производится аутентификация. Это позволяет не тратить ресурсы на расшифровку поддельных пакетов, что в какой-то степени защищает от атак на доступность.
Два защитных протокола - AH и ESp - могут комбинироваться разными способами. При выборе транспортного режима AH должен использоваться после ESp (аналогично тому, как в рамках ESp аутентификация идет следом за шифрованием). В туннельном режиме AH и ESp применяются, строго говоря, к разным (вложенным) пакетам, число допустимых комбинаций здесь больше (хотя бы потому, что возможна многократная вложенность туннелей с различными начальными и/или конечными точками).
Совокупность механизмов, предлагаемая в рамках IPsec, является весьма мощной и гибкой. IPsec - это основа, на которой может строиться реализация виртуальных частных сетей, обеспечиваться защищенное взаимодействие мобильных систем с корпоративной сетью, защита прикладных потоков данных и т.п.
<
